集装箱RFID物流运输管理系统应用

2020-10-13 15:40

经过近几年的发展,RFID技术已经被广泛用于生产、物流、交通、运输、医疗、防伪、跟踪、设备和资产管理等需要收集和处理数据的应用领域,被认为是条形码标签的未来替代品。

将RFID技术应用于集装箱管理,利用RFID技术在自动识别领域的优势,开发出集装箱信息化管理平台,大幅提高集装箱运输管理的效率和效益是非常有意义的。


1.行业背景

集装箱是国际物流的主要运输装备,国际货运的90%是通过集装箱运输来完成的,2006年全球集装箱吞吐量达到4.21亿TEU,集装箱贸易量达到1.17亿TEU。集装箱在运输有明显的优越性,主要表现在保证货物安全、节约包装费用提高装卸效率和加速资金流转等方面。

但在目前的集装箱运输管理方面,现在仍然存在着许多问题,这主要是由于还停留传统的管理模式上,在工作人员手工记录每一个集装箱放在的位置,然后再将数据手动输入集装箱管理系统的数据库中,从而完成集装箱数据与实际存放数据的绑定。面对如此大规模的、国际性的货运运输流通载体的集装箱号的信息采集、跟踪与监管还大都是通过人工或手工完成。由于箱号的识别不准确、数据人工抄录的错误、信息传递的延误等,造成整个集装箱管理的混乱,已经不能适应现代物流管理的要求。


2.技术应用

RFID是一种 “无线射频识别”的非接触式自动识别技术 ,可以实现对静止或移动的物体及人员的自动识别。RFID技术通过射频信号自动识别目标对象并获得相关的数据,识别工作无需人工干预,可在各种环境下工作 ,可识别高速运动物体且同时识别多个目标 。RFID技术可以用来定位和识别几乎所有的物理对象,是识别领域信息化的重要手段之一。


3.方案设计

当前集装箱物流过程的信息化水平是制约当今集装箱运输发展的瓶颈之一。由于集装箱自身不载有信息,在运输过程中,对集装箱的流向和识别只能靠人工操作,大大影响了运输、装卸和管理效率。对全球集装箱供应链来说,准确获取货物的位置与安全信息,实现供应链透明,优化管理,减少库存和运输周期的不确定性,提高供应链的效率和效益具有极其重要的意义,也是现代物流的迫切需要。

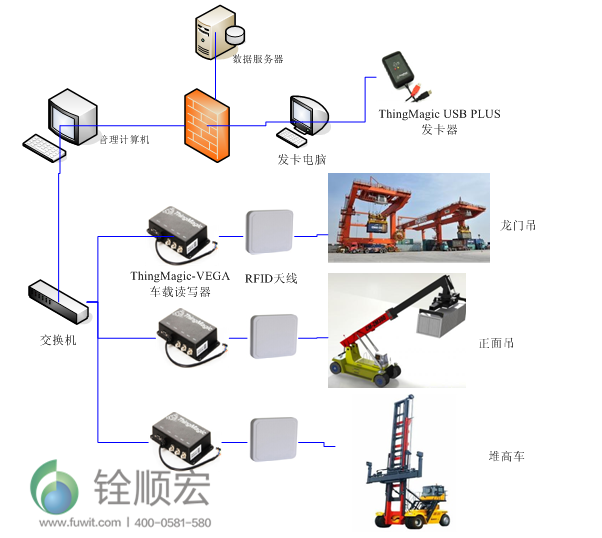

系统总体结构如下:


集装箱RFID物流运输管理系统

超高频rfid集装箱管理

通过再集装箱安装RFID电子标签,在各业务流程操作设备上安装RFID读写器,在进行业务操作时,RFID读写器读取电子标签数据,获取集装箱信息,再通过网络传输到后台集中处理,由系统实现对整个集装箱的跟踪管理,并对集装箱运输设备实现实时科学的调度以及运力分配等工作。

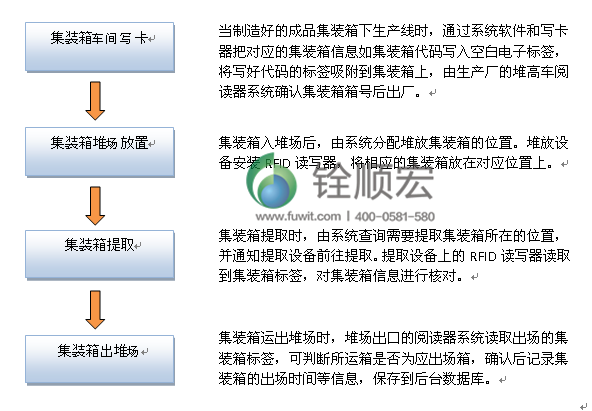

3.1系统流程

集装箱RFID物流运输管理系统

    ThingMagic 超高频rfid集装箱管理




3.2关键技术

系统中,核心的RFID数据采集设备将安装在龙门吊、正面吊和堆高车等等机械设备中,在这类设备上的应用,RFID读写器除具备基本的数据采集功能外,还应当具备车载设备使用标准,对高低温、电磁兼容性、低频振动、冲击等要求都很高,且工作环境多在户外,环境条件也较为恶劣,这对整个RFID读写器的选型提出了更高的挑战。




4.硬件设备


4.1.铨顺宏工业级RFID叉车读写器


Vega 是一款以ThingMagic优异的M6e-A模组为核心集成的工业级RFID叉车读写器,内嵌高性能M5e UHF RFID模块,它满足于恶劣环境作业标准要求用于卡车、叉车和汽车(在车辆读者模型),非常适合部署在各种各样的室内和室外应用。一个版本是用于支持应用程序调用的最-大容许输出功率允许欧盟法规。Vega reader利用当地个人电脑(不包括)通过RS-232串行接口提供命令和控制。


广泛应用于:叉车仓储物流仓储门禁管理卡车叉车和汽车等细分领域下读取。


RFID读写器,RFID纸滑托盘,RFID叉车应用


产品优势


1)支持EPCglobal Gen2(ISO 18000-6C)与抗碰撞,DRM,和先 进的抗干扰;


2)三个反向TNC天线端口支持单站50 Ohm天线;

3)9Pin系列连接器,支持RS232与异步数据传输速率高达921.6 kbps;

4)2个通用输入和一个输出,可以通过Molex连接器;

5)确认满足车载标准;

6)无误的Reader性能在车辆与数以百计的标记的资产如工具、电子和IT设备,设备备件。




4.2.RFID手持机


W9900A-X 是一款集 1D 或 2D 条形码扫描、4G 全网通、GPRS 、WIFI、BLUETOOTH 、RFID 功能于一体的安卓操作系统的便携式工业级RFID智能数据采集设备。采用 5.0 寸 IPS 屏, 分辨率720*1280, 高清全视角,阳光下可见,并搭配高性能大猩猩三代二次强化玻璃,支持多点电容触摸屏


用户可根据实际需求选择不同功能模块,实现对一维码、二维码、RFID 数据的采集,并通过 USB、GPRS、4G、WIFI、蓝牙等多种有线无线通信方式,实现采集数据的快速有效传输。 广泛应用于珠宝门店服装管理工业制造物流仓库管理、 资产管理、巡检


W9900A-X 超高频RFID手持机


*RFID手持机密集档案读取演示视频,请点击:https://v.qq.com/x/page/i0969wfsv2g.html




4.3.RFID打印机


TXr系列RFID标签打印机配备了优于其它产品设计和实用功 能,畅享智能打印解决方案带来的便利。先打印后读写的设计,100%标签合格率,TXr系列电子标签打印解决方案是自动化分拣及工作的保障。


其支持最小高度为12毫米的电子标签读写打印及适用于柔性抗金属标签,灵活的耗材兼容性,高品质打印输出效果,带你走进更加广阔的应用领域。产品广泛适用于汽车制造业服装制造业,金融服务业,物流运输业珠宝门店等行业细分领域


RFID工业级条码打印机




深圳市铨顺宏科技作为RFID领导品牌,在向各大运营商、集成商提供ThingMagic全系列产品的同时,公司也一直以专业的技术团队,优质的服务,优惠的价格,为广大客户提供世界—流的RFID设备解决方案和高质量的售后服务。公司配合各大运营商、集成商已成功的将ThingMagic RFID设备,运用仓储物流档案信息化航空航运服装生产智慧资产管理防伪溯源等多个领域各种应用中。从产品选型,到方案设计和系统平台支持,为用户提供易于操作且稳定性高,具差异化、具创新的综合性技术服务。
